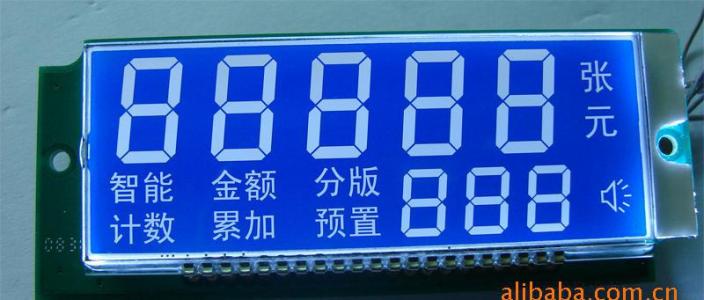

STN(Super Twisted Nematic)液晶屏工作原理
STN LCD與TN型LCD在結構上是很相似的, 其主要的差別在于 TN型的LCD,其液晶分子的排列, 由上到下旋轉的角度總共為90度. 而STN型LCD的液晶分子排列, 其旋轉的角度會大于180度, 一般為270度.(請見圖12) 正因為其旋轉的角度不一樣, 其特性也就跟著不一樣. 我們從圖13中TN型與STN型LCD的電壓對穿透率曲線可以知道, 當電壓比較低時, 光線的穿透率很高. 電壓很高時, 光線的穿透率很低. 所以它們是屬于Normal White的偏光板配置. 而電壓在中間位置的時候, TN型LCD的變化曲線比較平緩, 而STN型LCD的變化曲線則較為陡峭. 因此在TN型的LCD中, 當穿透率由90%變化到10%時, 相對應的電壓差就比STN型的LCD來的較大. 我們前面曾提到, 在液晶顯示器中, 是利用電壓來控制灰階的變化. 而在此TN與STN的不同特性, 便造成TN型的LCD,先天上它的灰階變化就比STN型的LCD來的多. 所以一般TN型的LCD多為6~8 bits的變化, 也就是64~256個灰階的變化. 而STN型的LCD最多為4 bits的變化也就只有16階的灰階變化. 除此之外STN與TN型的LCD還有一個不一樣的地方就是反應時間(response time) 一般STN型的LCD其反應時間多在100ms以上 而TN型的LCD其反應時間多為30~50ms 當所顯示的影像變動快速時對STN型的LCD而言 就容易會有殘影的現象發生
|
